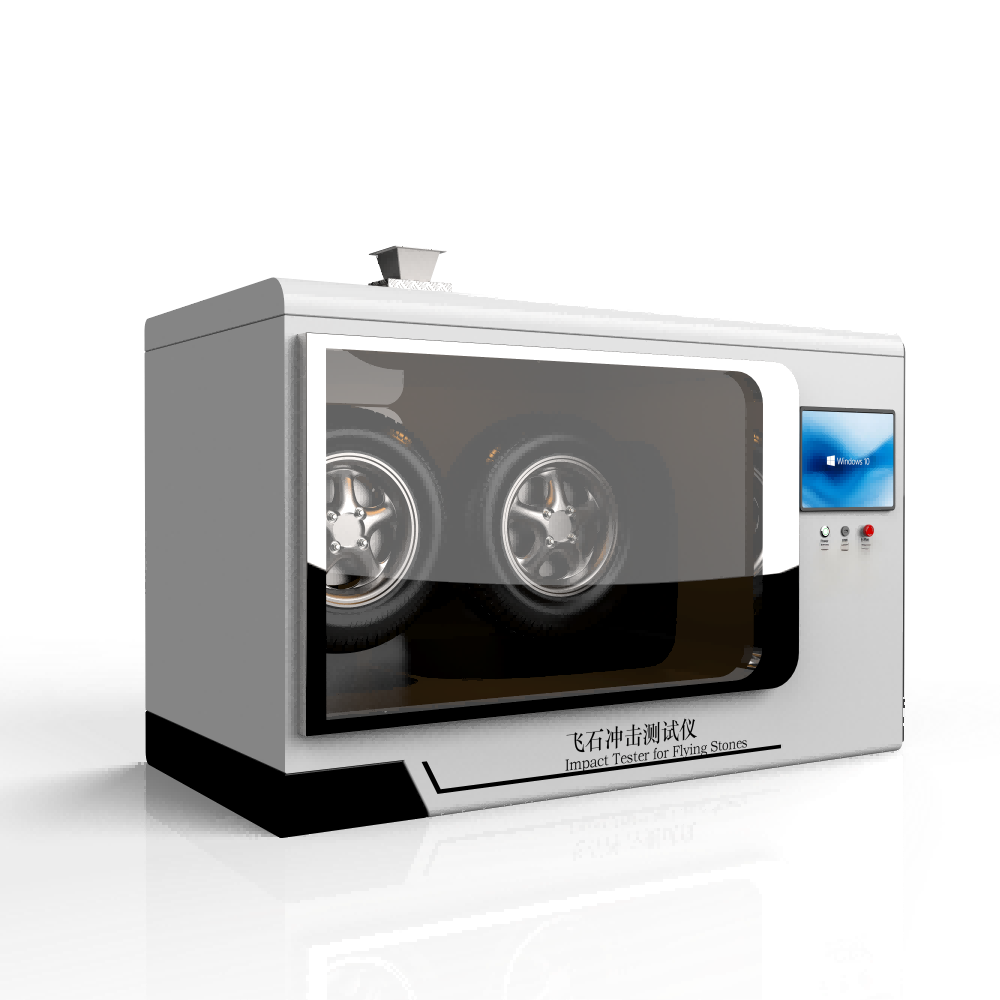

飛石沖擊測試儀

設備介紹

飛石沖擊測試儀用于測試換熱器(冷凝器、散熱器)的抗飛石的抗沖擊性能，通過模擬飛石沖擊環境，提升產品在開發過程中的可靠性驗證能力。

執行標準：

TL 82086-2020 《汽車蒸發器及冷凝零件要求》

技術參數：

控制系統：PLC;

操作界面：7寸彩色觸摸屏；

設備工作環境：-20℃~ +70℃ ;濕度:<90%RH（無冷凝）

模擬車速范圍: 0~140Km/h （無極可調）精度：±5 Km/h

驅動輪胎：乘用車用 225/50R17

轉速控制：采用變頻伺服控制系統，實現驅動輪胎模擬車速下的無級、精確穩定轉動

飛石供給料斗: 供料斗容積滿足單次試驗需求（≥1kg)），耐磨不銹鋼材質

計時精度: 0.1s~99.9min 精度±0.1s

試驗樣品艙：

9.1樣品架:剛性框架中空結構，可牢固夾持汽車?yán)淠?、散熱器樣?span style="font-family: Calibri;">,需考慮樣品尺寸和固定方式，提供通用夾具或定制夾具接口。樣品架能方便裝卸。（可根據樣品尺寸定制）

9.2距離調節機構:樣品架安裝在精密直線導軌上，通過手輪驅動，實現驅動輪與從動輪切點到樣品表面距離的無級、精確調節（(范圍100mm-500mm），通過標尺顯示實際距離。

9.3艙體結構:堅固的金屬外框架，內襯有可更換的耐磨內襯(如聚氨酯板)，有效吸收飛石沖擊能量，降低噪音，保護操作者。

9.4觀察窗:高強度透明材料(如多層聚碳酸酯)，便于觀察試驗過程。

9.5密封性:良好密封設計，防止飛石飛濺和粉塵外泄

電源：AC220V 50HZ

設備尺寸：1100*800*1200mm
